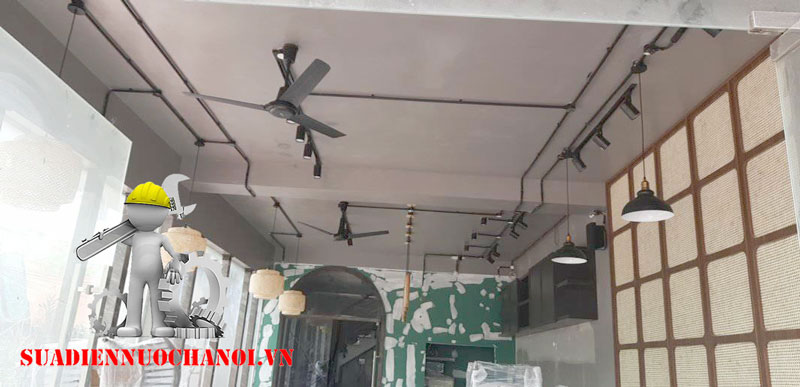

Kỹ thuật cách 67Hb88 link đăng nhập đường dây điện trong nhà đúng kỹ thuật

Mạng điện là yếu tố chi phối việc sử dụng các thiết bị điện phục vụ sinh hoạt gia đình. Ngay từ khi bắt đầu thiết kế, xây dựng, thì việc chuẩn bị, lên kế hoạch lắp đặt mạng điện là rất cần thiết để đảm bảo yếu tố: An toàn, thẩm mỹ và tiết kiệm cho ngôi nhà.

MỜI BẠN THAM KHẢO

Cách lắp bồn cầu âm tường đúng kỹ thuật

Để có được hệ thống điện trong nhà vận hành ổn định các thiết bị điện hoạt động đúng công suất . Trước khi đặt những viên gạch đầu tiên để xây nhà thì gia chủ phải Hb888 thể thao thuê kiến trúc sư thiết kế sơ đồ mạng điện đúng tiêu chuẩn.

Là thợ sửa Hb8896 com 10 năm kinh nghiệm Hb88 vn net 58 xin chia sẻ với các bạn các nguyên tắc thiết kế và kỹ thuật 67Hb88 link đăng nhập mạng điện trong nhà như sau:

14 Nguyên tắc thiết kế sơ đồ mạng điện trong HB88 club chính thức

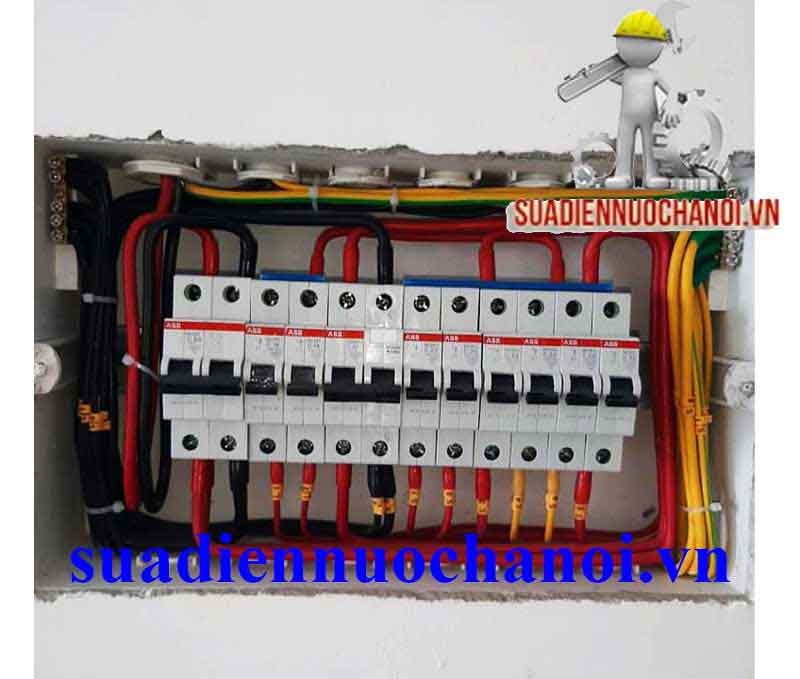

Kỹ thuật cách 67Hb88 link đăng nhập đường dây điện trong nhà lắp tủ aptomat

Đấu điện tủ aptomat tổng

Hb88 vn net 58 xin chia sẻ nguyên tắc thiết kế điện trong nhà cơ bản như sau:

Dây nguồn tổng cả nhà sử dụng dây cáp đồng 2x 10mm trở lên, nguồn điện càng xa tiết diện dây càng lớn
Dây nguồn tổng thông lên các tầng sử dụng dây cáp đồng 2x6mm hoặc 2x10mm
Dây nguồn ổ cắm trong phòng ngủ , phòng khách sử dụng dây đồng 4 hoặc 2,5mm
Dây nguồn tổng vào bếp dùng dây 4mm hoặc 6mm
Dây nguồn Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com sử dụng dây 2,5- 4 mm theo công suất máy
Dây nguồn tổng ra công tắc đèn sử dụng dây đồng 2,5m
Dây nguồn từ công tắc ra đèn dùng dây 1,5mm
Dây điện và dây cáp mạng internet , dây truyền hình, camera không được đi chung cùng đường với nhau.
Aptomat tổng cả nhà sử dụng aptomat 2p 50A
Aptomat các tầng sử dụng aptomat 2p 40A
Aptomat Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com 1p 15A – 20A
Aptomat bình nóng lạnh 1p 15A
Aptomat ổ cắm 1p 20A
Aptomat chiếu sáng 1p 15A

Lưu ý : Dây điện tổng và dây điện nhánh được sử dụng là dây lõi đồng.

MỜI BẠN THAM KHẢO

Cách chọn Aptomat CB cho hộ HB88 club chính thức

Cách chọn dây điện trong nhà đúng công suất

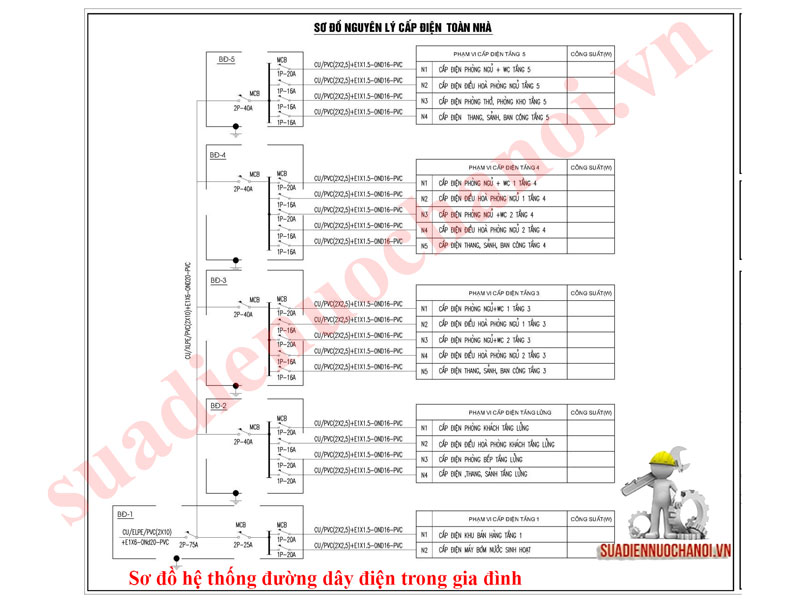

Sơ đồ thiết kế mạng điện trong nhà

Sơ đồ mạng điện trong nhà phải được sắp xếp theo trật tự nhất định . Điều này giảm thiểu được sự lãng phí vật tư và điều quan trọng nữa là dễ dàng quản lý được các thiết bị điện . Sơ đồ điện được bố trí theo nguyên tắc như bản vẽ dưới đây :

Bản vẽ trên là sơ đồ bố trí điện nhà 5 tầng vừa ở vừa kinh doanh.

MỜI BẠN THAM KHẢO

Sơ đồ đi dây điện nhà cấp 4 mái thái mới nhất năm 2026

Nguồn điện tổng từ tủ điện sau công tơ đưa vào tủ điện chính tầng 1 , Dây điện tổng sử dụng là dây cáp đồng 2x10mm đây được bọc cách điện 2 lớp ,1 lớp nhựa chống cháy pvc và 1 lớp nhựa ELPE bên ngoài.

Tầng hầm sử dụng thiết bị điện công suất nhỏ gồm máy bơm nước , đèn ánh sáng , ổ cắm điện nên được bố trí 1 tủ điện gồm :

1 áp tomat tổng cả nhà 2p-75A +1 apstomat tổng tầng hầm 2p-25A + 1 Aptomat 1p-20A cho máy bơm nước và 1p 20A cho hệ thống bán hàng tầng 1

Tủ điện tầng 2 được cấp nguồn qua bằng dây cáp đồng bọc PVC 2 lớp 2 x10 mm , tủ điện gồm:

1 aptomat tổng 2p-40A , 1aptomat 1p-20A cấp điện phòng khách , 1 aptomat 1p16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng khách, 1 aptomat 1p 20A cấp điện phòng bếp, 1 aptomat 1p-20A cấp điện đèn cầu thang và đèn sảnh tầng 2

Tủ điện tầng 3 được cấp nguồn trước aptomat tổng tầng 2 lên bằng dây cáp đồng bọc PVC 2 lớp 2x10mm , tủ điện gồm:

1 aptomat tổng 2p-40A , 1aptomat 1p-20A cấp điện phòng ngủ 1+ phòng vệ sinh1 tầng 3 , 1 aptomat 1p-16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng ngủ 1 tầng 3, 1 aptomat 1p 20A cấp điện phòng ngủ 2 + phòng vệ sinh2 tầng 3, 1 aptomat 1p-16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng ngủ 2 tầng 3,1 aptomat 1p-16A cấp điện đèn cầu thang và đèn sảnh ban công tầng 3

Tủ điện tầng 4 được cấp nguồn trước aptomat tổng tầng 3 lên bằng dây cáp đồng bọc PVC 2 lớp 2x10mm , tủ điện gồm:

1 aptomat tổng 2p-40A , 1aptomat 1p-20A cấp điện phòng ngủ 1+ phòng vệ sinh1 tầng 4 , 1 aptomat 1p-16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng ngủ 1 tầng 4, 1 aptomat 1p 20A cấp điện phòng ngủ 2 + phòng vệ sinh2 tầng 4, 1 aptomat 1p-16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng ngủ 2 tầng 4,1 aptomat 1p-16A cấp điện đèn cầu thang và đèn sảnh ban công tầng 4.

Tủ điện tầng 5 được cấp nguồn trước aptomat tổng tầng 4 lên bằng dây cáp đồng bọc PVC 2 lớp 2x10mm , tủ điện gồm:

1 aptomat tổng 2p-40A , 1aptomat 1p-20A cấp điện phòng ngủ + phòng vệ sinh tầng 5 , 1 aptomat 1p-16A cấp điện Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phòng ngủ 1 tầng 5, 1 aptomat 1p 16A cấp điện phòng thờ, phòng kho tầng 5,1 aptomat 1p-16A cấp điện đèn cầu thang và đèn sảnh ban công tầng 5.

Đây là là 1 sơ đồ đi dây điện trong nhà rất chuẩn được áp dụng rất nhiều trong các HB88 club chính thức nhà 5 tầng hiện nay. Sơ đồ này được áp dụng cho các HB88 club chính thức 5 tầng trở xuống .

Với các HB88 club chính thức nhà tầng cao hơn nữa thì số lượng tủ aptomat tăng lên , tiết diện dây nguồn và công suất aptomat tổng cũng thay đổi theo tổng công suất điện của cả nhà cộng lại

Cách 67Hb88 link đăng nhập đường dây điện trong nhà

MỜI BẠN THAM KHẢO

35 ý tưởng đi đường điện nổi trong nhà đẹp

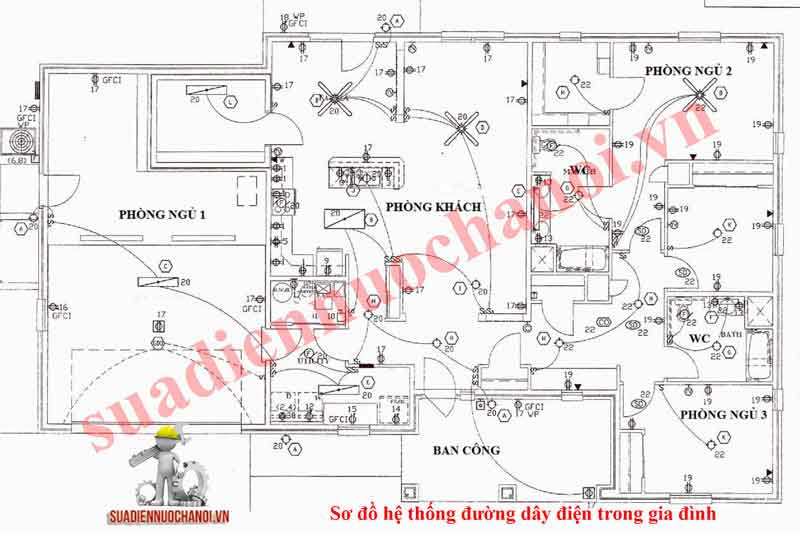

Sơ đồ hệ thống đường dây điện tầng 1 gia đình

Sơ đồ thiết kế hệ thống điện HB88 club chính thức

Sau khi có sơ đồ thiết kế của ngôi nhà, thợ 67Hb88 link đăng nhập Hb8896 com quan sát cách sắp xếp vị trí các thiết bị điện của từng tầng.

Cách đi đường dây điện từ nguồn tổng ra các thiết bị thợ Hb8896 com căn cứ theo địa hình để 67Hb88 link đăng nhập một cách hợp lý nhất , an toàn nhất.

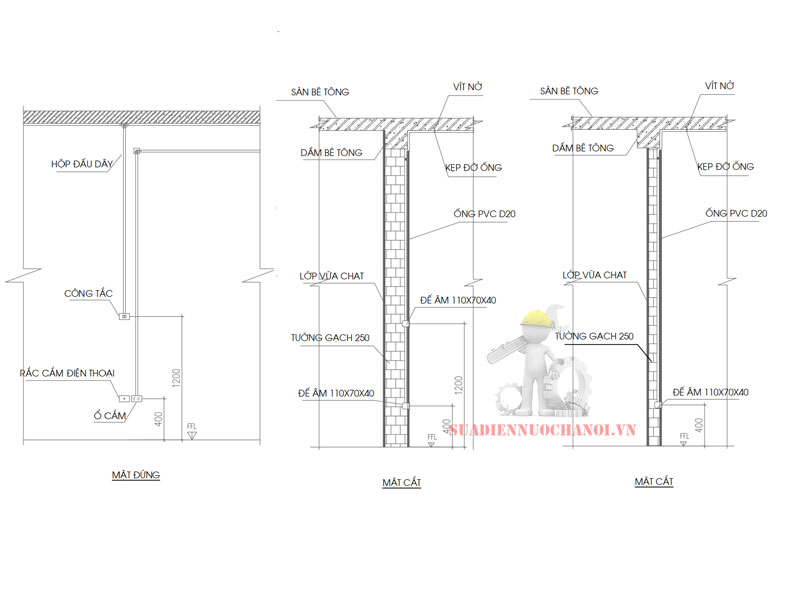

nguyên tắc Cách 67Hb88 link đăng nhập đường dây điện trong nhà

Quy cách đi dường dây điện âm tường

Cách đi đường điện các thiết bị được tuân thủ theo nguyên tắc sau:

Cách 67Hb88 link đăng nhập đường dây điện phòng ngủ phòng khách;

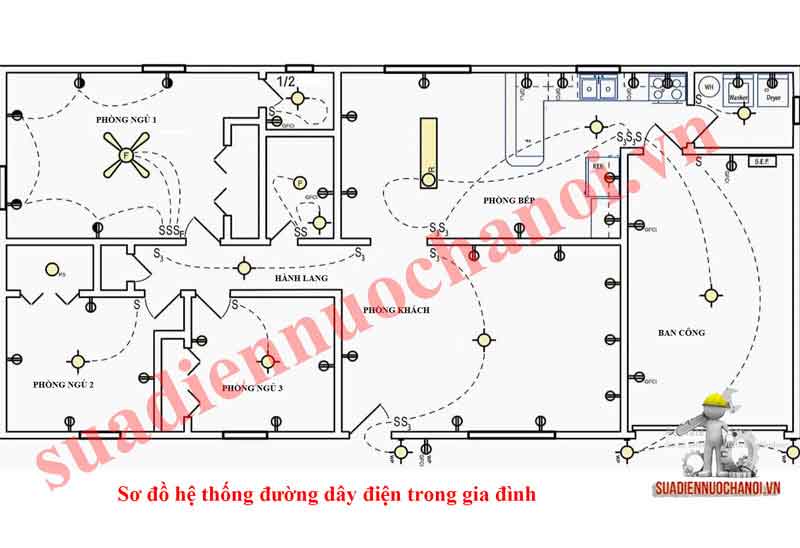

Sơ đồ hệ thống đường dây điện trong gia đình

Sơ đồ thiết kế hệ thống đường dây điện ổ cắm và chiếu sáng

Toàn bộ dây dẫn trong các phòng được luồn trong ống nhựa cứng đi ngầm trong tường và treo cố định trên trần nhà .

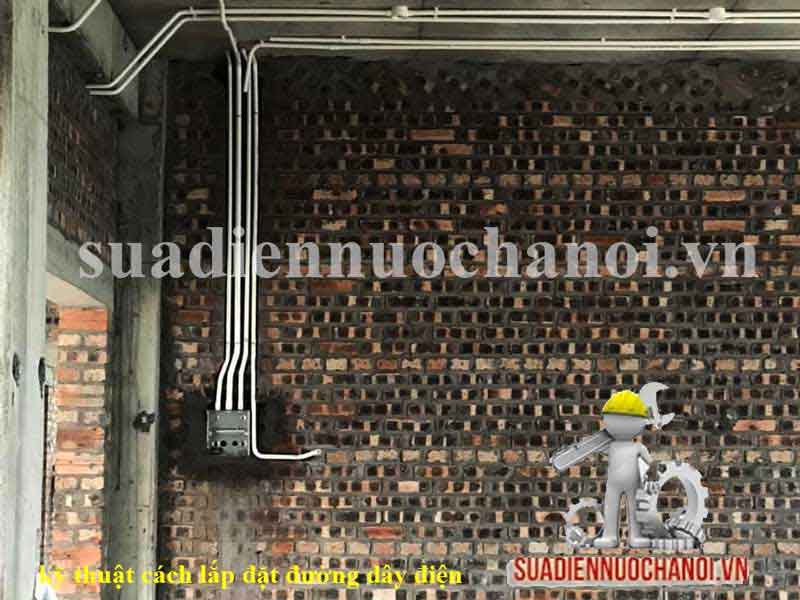

Sơ đồ hệ thống đường dây điện trong gia đình lắp tủ điện tổng

Cách 67Hb88 link đăng nhập đường điện cho tủ điện

Tủ điện tổng tầng đặt nơi ra vào chung dễ thao tác cách sàn 1,4m. Dây cáp nguồn thông tầng được chạy từ tủ điện dưới thẳng lên . Nếu như tủ điện tầng trên thay đổi vị trí thì cáp điện tổng từ tủ tầng dưới chạy thẳng lên trần nhà đi ngang bắt lên trần tới vị trí tủ điện tầng trên thì xuyên trần lên thẳng tủ điện tầng trên.

Công tắc đèn đặt ngay cửa ra vào cách sàn 1,2m ,Dây nguồn hệ thống đèn được chạy từ tủ điện lên trên trần chạy ngang tới vị trí bảng công tắc đầu tiên rồi chạy thẳng xuống.

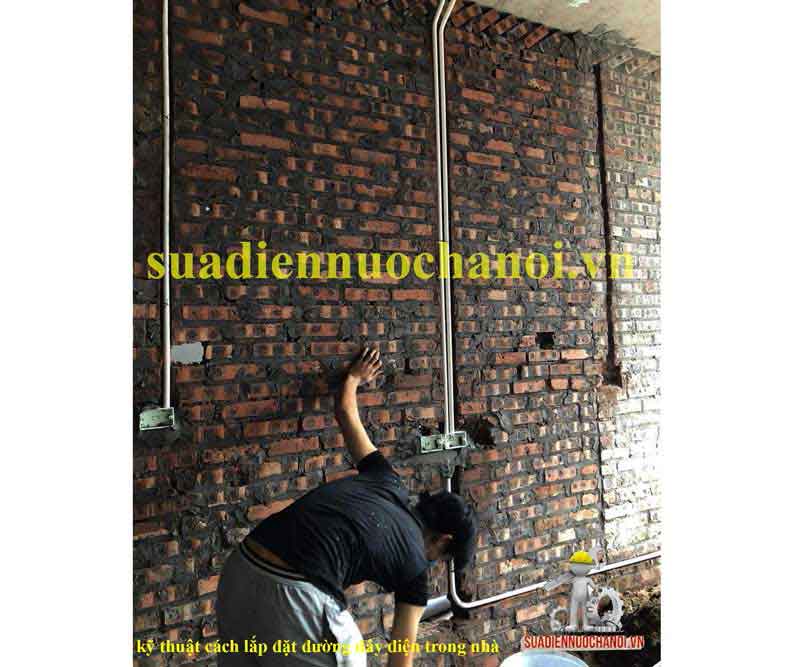

cách 67Hb88 link đăng nhập hệ thống đường dây điện phòng khách

Cách đi đường dây điện ổ cắm và công tắc

Đèn hắt ốp tường trang trí và đèn hắt tranh lắp ở độ cao 2,3m so với sàn nhà
Công tắc đèn đảo chiều cạnh giường ngủ cách sàn 70cm
Đèn ngủ được bố trí hai bên đầu giường cách sàn nhà 2,3m
Ổ cắm trong các phòng đặt cách sàn 0,4m , các ổ cắm chuyên dụng khác bố trí theo thiết bị điện.
Ổ cắm tivi treo tường cách sàn nhà 1,2m
Dây nguồn ổ cắm chạy từ tủ điện tổng lên trần nhà tới vị trí Hb88 vn.net 58 gần nhất chạy thẳng xuống ổ cắm. Nếu bên trên ổ cắm là bảng công tắc thì thợ thi công có thể chạy chung trong 1 ống ghen để tiết kiệm công và vật tư.
Dây chờ cho cục lạnh Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com đặt ở độ cao cách trần 0,4m hoặc có thể chạy dây nguồn ra thẳng vị trí lắp dàn nóng.

Cách 67Hb88 link đăng nhập đường dây điện phòng vệ sinh cầu thang

MỜI BẠN THAM KHẢO

Bảng giá thi công Hb8896 com mới nhất năm 2026

Công tắc đèn nhà vệ sinh , quạt hút mùi bố trí ngay cửa ra vào cách nền nhà 1,2m . Nguồn điện chạy từ tủ điện lên trần đi ngang tới vị trí công tắc chạy thẳng xuống.
Đèn nhà vệ sinh được bố trí trên trần hoặc trên tường thì cách trần 0,2m.
Đèn gương lắp cách nền 1,8-2m
Ổ cắm , công tắc đèn gương, đèn sưởi trong nhà vệ sinh lắp cách sàn nhà 1,2m được lắp ốp chống nước.
Nguồn điện bình nóng lạnh chạy từ tủ aptomat lên trần chạy tới vị trí lắp bình nóng lạnh.
Đèn cầu thang lắp vị trí giữa cầu thang 2 tầng cách gầm cầu thang 0.5m
Công tắc đảo chiều cách nền nhà 1,2m , đặt ngay bậc thang đầu tiên và cuối cùng của 2 tầng.

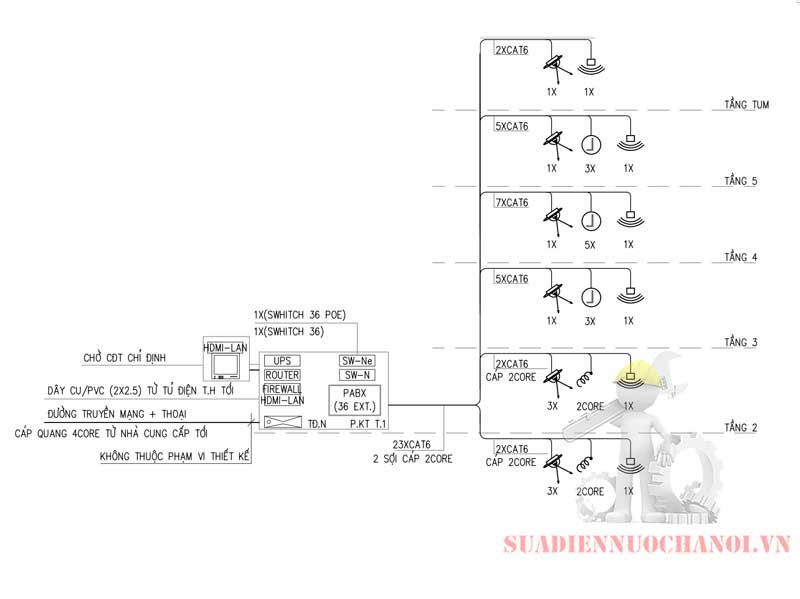

Cách đi dây mạng trong nhà

Sơ đồ đi dây mạng trong nhà

Các loại dây cáp internet, Cáp tivi, điện thoại được đi đường ống riêng.

Cáp mạng internet từ ngoài vào nhà tới tủ tổng được chia ra từng tầng hoặc chạy thông tầng tới các thiết bị như bộ phát WIFI , tivi ,camera , máy tính…

Đường dây mạng được chạy từ tủ tổng lên trần chạy ngang sang hộp kỹ thuật lên thông các tầng.
