Cách xác định công suất block điều hòa tủ lạnh

Bài viết dưới đây tôi xin hướng dẫn bạn cách :

Xác định được công suất máy bơm ,block tủ lạnh , Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com

Cách xác định điện trở cuộn đề và cuộn chạy

Cách đấu điện máy Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com , Block giàn nóng

Cách đấu tụ điện máy bơm nước .

Động cơ máy bơm , block Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com , block tủ lạnh  được quy ước là động cơ 1 pha , bởi những thiết bị này sử dụng động cơ nhỏ dân dụng trong HB88 club chính thức bằng nguồn điện 1 pha 220V  50hz , hoặc 100V 60hz  .



  Cách xác định điện trở cuộn đề và cuộn chạy block tủ lạnh

Xác định công suất của block bằng cách nào?

Block là  một linh kiện quan trọng  của Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com ,tủ lạnh . Điều hòa tủ lạnh sau khi hoạt động trong thời gian dài  bloc hay bị hỏng hoặc công suất kém dần  block hay bị ăn dòng gây hao tổn điện năng . Chính vì thế ta phải thay thế bloc khác .

Để thay thế block khác thợ sửa Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com phải tính toán lựa chọn  block  sao cho phù hợp với công suất máy,

Các block của Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com , tủ lạnh luôn có tem mác bên ngoài bloc , tem mác luôn được ghi sẵn thông số kỹ thuật và công suất máy , chính vì thế việc xác định công suất bloc tủ lạnh rất đơn giản bạn có thể xem trên tem máy như cách sau:

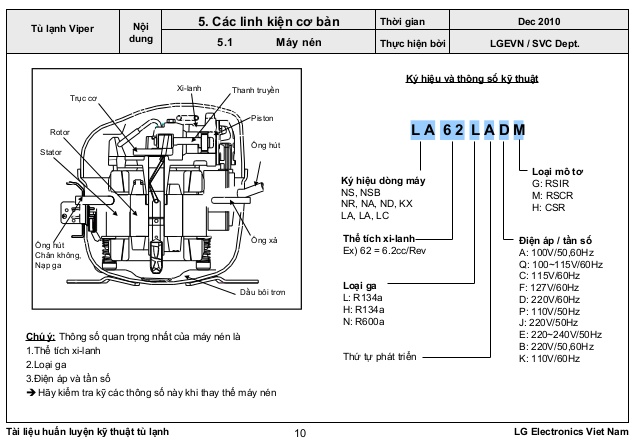

  Thông số công suất của block tủ lạnh

Cách xác định điện trở cuộn đề và cuộn chạy bằng cách nào ?

Điện trở cuộn đề và cuộn chạy thông số luôn khác nhau , vì vậy cần đo chính xác thông số thì block mới hoạt động ổn định được .

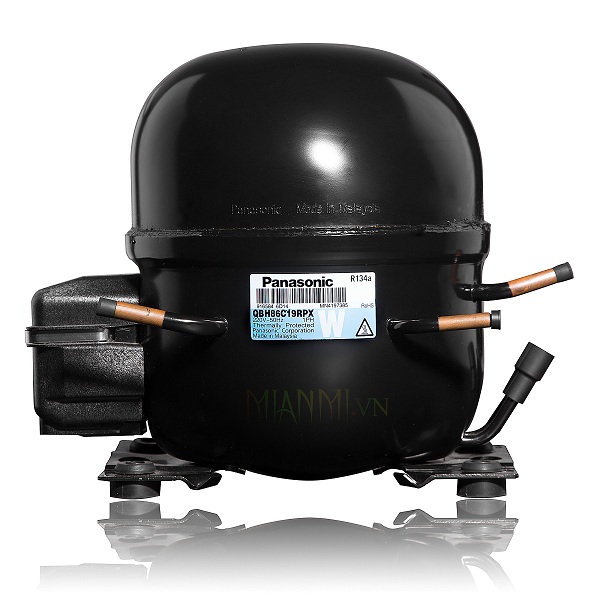

Bên trong máy nén tủ lạnh hoặc Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com là động cơ điện xoay chiều 1 pha với rotor và stator.

Stator là phần đứng yên gồm 2 cuộn dây quấn lên các lõi thép đặt lệch nhau một góc.

Roto là phần động được làm bằng thép và được xẻ rãnh .

Cuộn đề có số lượng vòng quấn dày hơn cuộn chạy nên cuộn đề có điện trở  và dòng (A) cao và cuộn chạy có điện trở  và dòng (A) thấp hơn. Hai cuộn đề và chạy nối tiếp với nhau tại một điểm và đó gọi là chân Chung.

Làm cách nào để xác định được điện trở cuộn đề và cuộn chạy .

Cách xác định chân C (chung) R (chạy) R (đề) của Block

Cách 1:

Xác định cuộn đề và cuộn chạy  bằng đồng hồ VOM

Để xác định chân  chung (C) cuộn chạy (R) , cuộn đề (S) của máy nén bằng đồng hồ VOM chúng tiến hành 3 bước sau:


  B1: Bật đồng hồ VOM về thang đo X1


  B2: Xác định chân chung C: Dùng 2 que đo đo lần lượt 3 cặp chân.

Cặp nào có điện trở ôm lớn nhất chính là cặp RS (chạy và đề). Chân còn lại là C.


 B3: Xác định chân R và S: Dùng 1 que đo gắn và chân C, que còn lại gắn vào 2 chân kia. Cặp nào có điện trở lớn hơn là chân S. Chân còn lại có điện trở thấp hơn là chân R.
Bằng cách trên đã xác định được 3 cặp C, R, S.

Cách 2:

 Xác định chân cuộn đề và cuộn chạy dựa vào nắp chụp bằng nhựa, hoặc vành cao su gắn trên máy nén.
Trên nắp chụp nhựa hoặc vành cao su của máy nén có ký hiệu C R S tương đương với:
* C = Common: Chân Chung
* R = Run: Chân Chạy
* S = Start: Chân Đề

Cách 3:

Xác định cuộn đề và cuộn chạy  dựa vào màu dây


Đối với máy lạnh một số hãng họ qui định màu dây:
- Dây màu trăng: Gắn vào chân chung
- Dây xanh: Gắn vào chân chạy
- Dây màu đỏ: Gắn vào chân đề

Cách đấu tụ điện máy Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com , Block giàn nóng

Sau khi xác định được các chân chạy và chân đề cho block ta đấu điện cho block để Tải game Hb 88 , vậy cách đấu tụ điện máy Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com ra sao ?

Các bạn hãy xem kỹ hình dưới nhé .

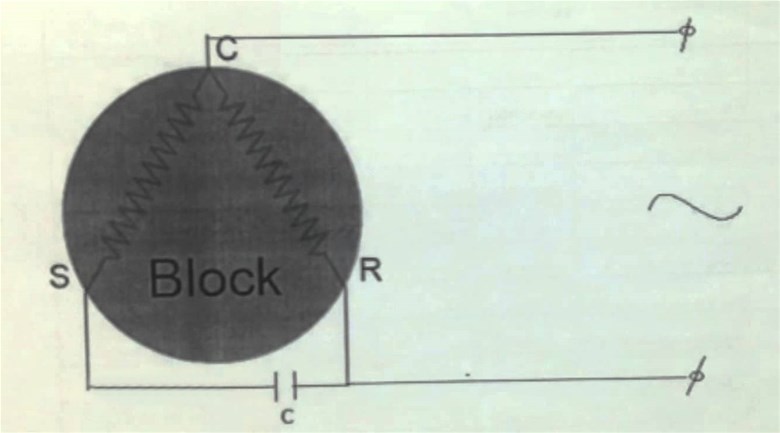

                                           Sơ đồ đấu dây tụ điện
Để động cơ khởi động tốt và quay cần phải dùng tụ điện.

Chân Chung sẽ nối trực tiếp vào1 nguồn điện (có thể lắp thêm rờ le bảo vệ quá dòng (Tec mit / overload) trước chân C).

Chân đề và chân chạy nối vào 2 cực khác nhau của tụ điện. Một nguồn điện còn lại sẽ nối vào chân chung  của  cuộn chạy và cuộn đề
Như vậy đã đấu xong tụ điện và cấp nguồn cho động cơ hoạt động.

Lưu ý :

Sau khi đấu tụ cho block Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com xong , ta cắm điện cho block chạy khoảng 2 phút , theo dõi xem block có bị nóng không . trườnghợp block bị nóng thì nguyên nhân có thể block bị chạm hoặc kẹt ,

Cách xác định nguồn điện block  sử dụng nguồn điện bao nhiêu  ;

Dùng  1 que đo vào chân C ,que còn lại gắn vào chân R rồi để ý kim đồng hồ ;

- Nếu điện  trở cuộn R > 10 ÔM thì động cơ sử dụng nguồn điện 220 V

- Nếu điện  trở cuộn R < 10 ÔM thì động cơ sử dụng nguồn điện 110 V

- Nếu điện  trở cuộn R < 5 ÔM thì động cơ bị chập cuộn R

Cách trên áp dụng cho bloc nhỏ với công suất 250W

Cách đấu điện máy bơm nước

Một số động cơ máy bơm nước các hãng sẽ đánh dấu màu dây để dễ phân biệt.

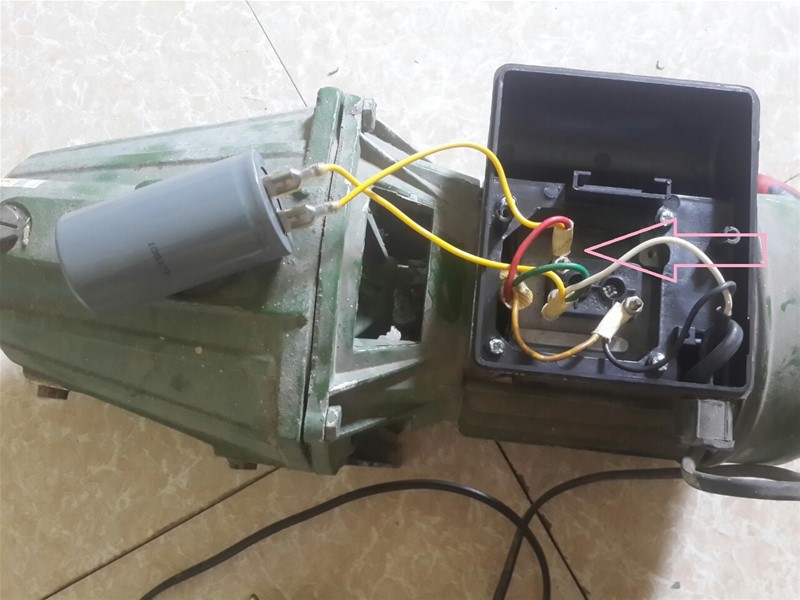

 Sơ đồ lắp tụ máy bơm nước

 Màu đỏ là dây cuộn đề.

 Dây xanh hoặc đen là dây chung

 Màu trắng ,vàng là dây cuộn chạy

Như vậy tụ đề sẽ được đấu vào dây màu đỏ cuộn đề

 Những động cơ không phân biệt rõ màu dây thì ta cần phải xác định chính xác bằng đồng hồ VOM

Cách đo tương tự như block Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com .

Xác định cuộn đề và cuộn chạy máy bơm bằng đồng hồ VOM

Để xác định chân  chung (C) cuộn chạy (R) , cuộn đề (S) của máy nén bằng đồng hồ VOM chúng tiến hành 3 bước sau:


  B1: Bật đồng hồ VOM về thang đo X1


  B2: Xác định chân chung C: Dùng 2 que đo đo lần lượt 3 cặp chân.

Cặp nào có điện trở ôm lớn nhất chính là cặp RS (chạy và đề). Chân còn lại là C.


 B3: Xác định chân R và S: Dùng 1 que đo gắn và chân C, que còn lại gắn vào 2 chân kia. Cặp nào có điện trở lớn hơn là chân S. Chân còn lại có điện trở thấp hơn là chân R.


Bằng cách trên đã xác định được 3 cặp C, R, S.

Sơ đồ đấu tụ cho động cơ máy bơm cũng tương tự  như block Trang Chủ Nhà Cái Uy Tín Chính Thức HB88 .com
