Máy bơm tăng áp là gì? Cấu tạo nguyên lý hoạt động máy bơm tăng áp

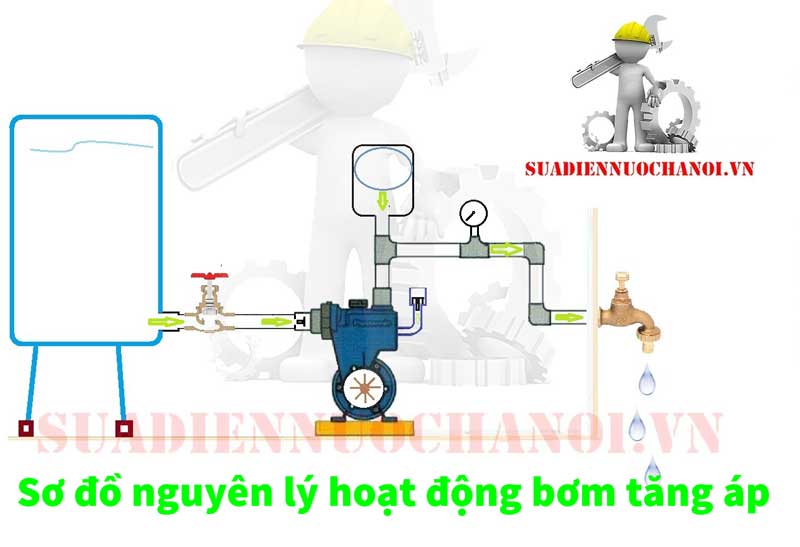

Sơ đồ nguyên lý hoạt động máy bơm tăng áp HB88 club chính thức

Máy bơm tăng áp là thiết bị không thể thiếu trong nhiều HB88 club chính thức . Máy bơm tăng áp giúp tăng áp lực nước các HB88 club chính thức có nguồn nước yếu .

 Hôm nay Hb88 vn net 58 xin chia sẻ với các bạn về tầm quan trọng , cấu tạo nguyên lý hoạt động máy bơm tăng áp bằng kinh nghiệm 10 năm làm nghề sửa máy bơm tăng áp HB88 club chính thức tại nhà.

 Các bạn cùng xem nhé !

Máy bơm tăng áp là gì?

Máy bơm tăng áp là thiết bị dùng để tăng áp lực nước tự động .  Khi mở thiết bị nước máy bơm chạy và ngắt máy bơm khi tắt thiết bị sử dụng nước.

Máy bơm tăng áp được sử dụng 60 % trong các hộ HB88 club chính thức với các chức năng như.

• Máy bơm tăng áp cho máy giặt.
• Máy bơm tăng áp cho bình nóng lạnh , sen tắm
• Máy bơm tăng áp cho tổng nhà thấp tầng
• Máy bơm tăng áp nước nóng thái dương năng

Cấu tạo máy bơm tăng áp

Cấu tạo máy bơm tăng áp cơ

Máy bơm tăng áp cơ và điện tử  bao gồm các linh kiện sau:

Thân bơm , động cơ

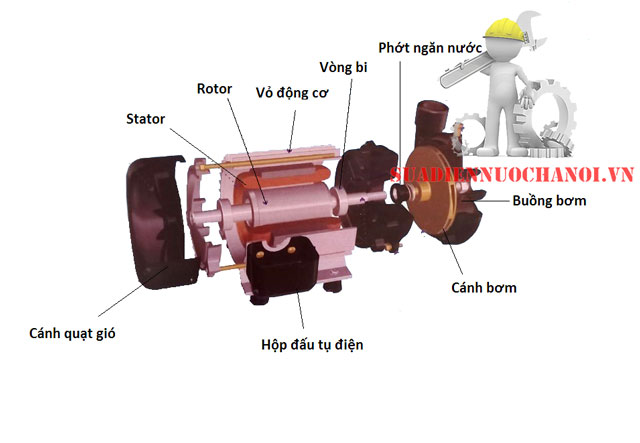

 Cấu tạo động cơ máy bơm

Thân bơm gồm khoang bơm và khoang động cơ được làm bằng gang hoặc sắt

Khoang động cơ gồm roto và stator .

 Stator bao gồm các bối dây được quấn quanh các rãnh từ , kết hợp với tụ đề tạo thành lực từ tác động lên rotor .

 Roto phần quay được nối trục bơm với cánh bơm có tác dụng chuyển điện năng thành động năng  làm quay cánh bơm tạo áp lực hút đẩy nước.

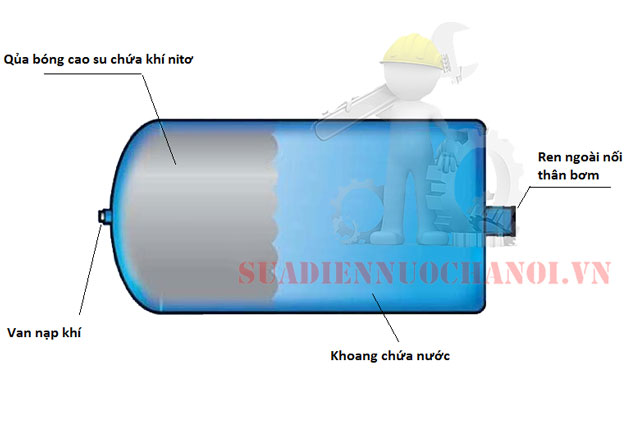

Cấu tạo bình áp

Cấu tạo bình áp máy bơm tăng áp

Bình áp có chức năng bù áp duy trì áp trong hệ thống giúp role đóng ngắt chuẩn xác hơn.

 Bình áp có cấu tạo gồm vỏ bình được làm bằng nhựa hoặc sắt , bên trong ruột bình có chứa 1 quả bóng cao su được nặp khí Nito để tạo áp suất.

Cấu tạo Rơ le máy bơm máy bơm tăng áp

Rơ le máy bơm tăng áp cơ và điện tử

Rơ le máy bơm áp có chức năng đóng mở nguồn điện cấp cho động cơ .

Với role cơ nguồn điện 220v được đóng mở vằng 2 tiếp điểm bằng đồng cấp thẳng vào động cơ máy bơm.

Với role máy bơm điện tử nguồn điện một chiều qua tiếp điểm cấp tín hiệu cho  mạch điện tử cấp nguồn máy bơm.

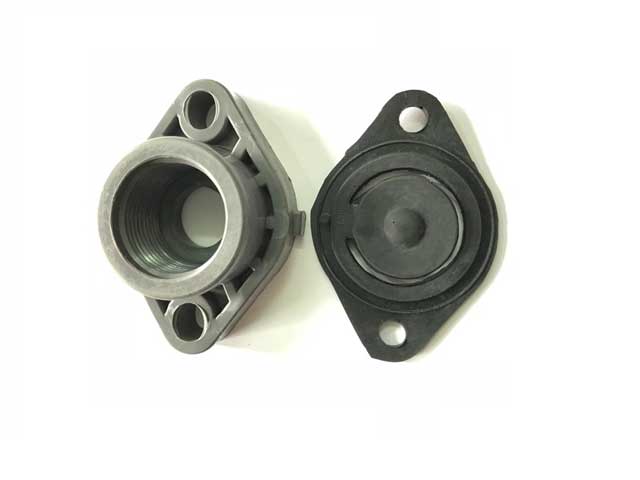

Van một chiều

Van một chiều máy bơm tăng áp

Van một chiều có chức năng duy trì áp suất trong hệ thống bơm tăng áp

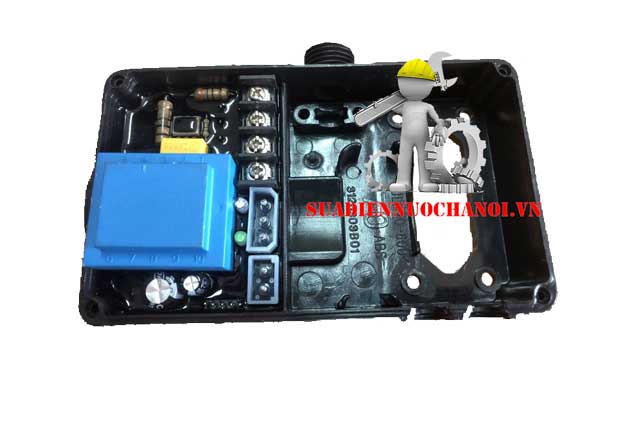

Mạch máy bơm tăng áp điện tử

Bo mạch điện tử máy bơm tăng áp

Mạch điện tử giúp máy bơm tăng áp khởi động ổn định và hoạt động êm ái hơn

Mạch điện tử có thêm chức năng ngắt máy bơm khi không có nước bảo vệ máy bơm tốt hơn giúp động cơ không bị cháy.

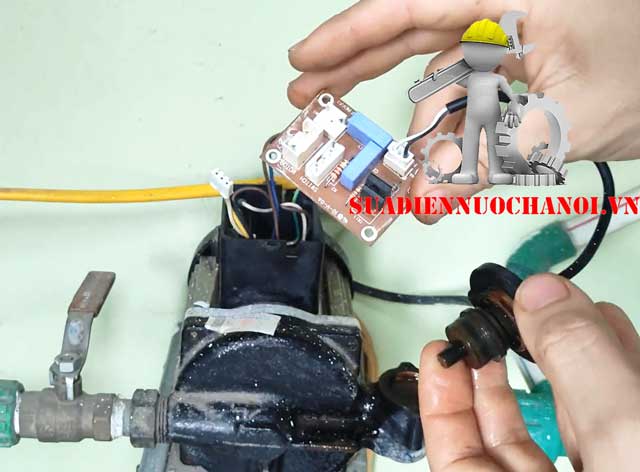

Cấu tạo máy bơm tăng áp từ

 Cấu tạo máy bơm tăng áp từ

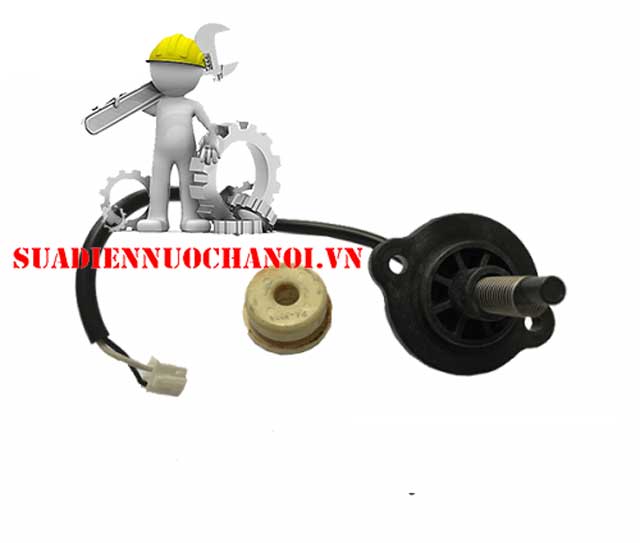

Máy bơm tăng áp từ có cấu tạo bao gồm động cơ máy bơm , mạch điện tử và cảm biến từ.

Mạch điện tử  sử dụng linh kiện bán dẫn giúp máy bơm vận hành ổn định

 Cảm biến từ sẽ cấp tín hiệu cho mạch điện tử mở máy bơm khi có dòng nước chảy qua ,

 Máy bơm từ không chạy khi không có nước nguồn hoặc không có nước chảy qua máy bơm .

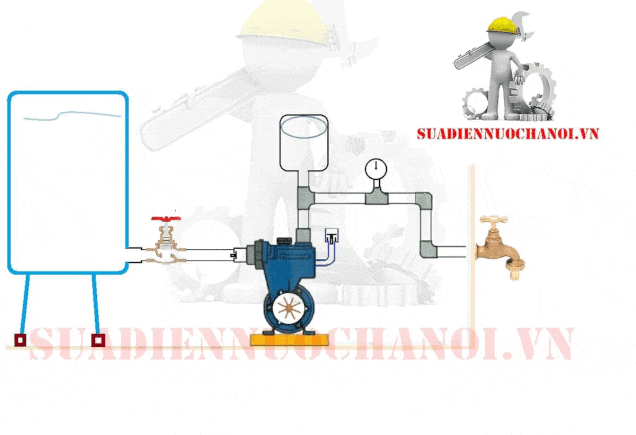

Sơ đồ nguyên lý hoạt động bơm tăng áp

 Sơ đồ nguyên lý hoạt động máy bơm tăng áp trong hệ thống

Máy bơm tăng áp hoạt động trên cơ chế tạo áp lực  trong hệ thống đường ống nước.Khi mở vòi nước áp lực nước giảm đột ngột tác động tới rơ le đóng tiếp điểm cho máy chạy , khi áp lực đạt 1.5-1,8kg role mở tiếp điểm ngắt điện máy bơm không chạy.

Máy bơm tăng áp cơ hoạt động đóng mở máy bơm theo nguyên tắc bù áp suất trong hệ thống .

 Khi mở thiết bị sử dụng nước, áp suất trong đường ống nước giảm , áp lực trong bình áp giảm , áp suất giữa buồng bơm và ống cấp nước giữa van một chiều chênh lệch . Áp lực nước bên buồng bơm không thắng được áp lực ống cấp nước lúc này van một chiều mở nước chảy qua máy bơm ra thiết bị .

Đồng thời tiếp điểm rơ le không thắng được lò xo lực , tiếp điểm đóng cấp điện máy bơm chạy tăng áp lực cho thiết bị .

 Khi đóng thiết bị nước , nước trong đường ống bị nén đột ngột , áp lực trong bình áp nén tới mức cao nhất . Máy bơm tiếp tục chạy cho tới khi áp lực đẩy của máy bơm thắng lực ép của loxo role lúc này role nhả tiếp điểm ngắt điện máy bơm .

 Đồng thời áp suất trong buồng bơm lớn hơn áp lực của bồn nước lúc này van một chiều đóng lại duy trì áp suất trong đường ống nước.

 Hy vọng bài viết giúp bạn hiểu rõ hơn về cấu tạo nguyên lý hoạt động máy bơm tăng áp và bạn có thể lựa chọn cho mình loại máy bơm tăng áp phù hợp với nhu cầu của HB88 club chính thức mình.
