Mình là ADIM của dịch vụ hb88games.com  . Chắc hẳn với anh em thợ 67Hb88 link đăng nhập Hb8896 com lâu năm thì mạch đèn cầu thang không quá xa lạ tuy nhiên với những thợ mới ra nghề hoặc những người không chuyên thì khi đấu công tắc đảo chiều thường khá bối rối bởi mạch điện cầu thang có rất nhiều cách đấu và ứng dụng trong thực tế.

 Để mọi người hiểu rõ hơn về mạch điện cầu thang bằng kinh nghiệm thực tế của mình Hb88 vn net 58 xin chia sẻ bằng bài viết dưới các bạn cùng tham khảo nhé!

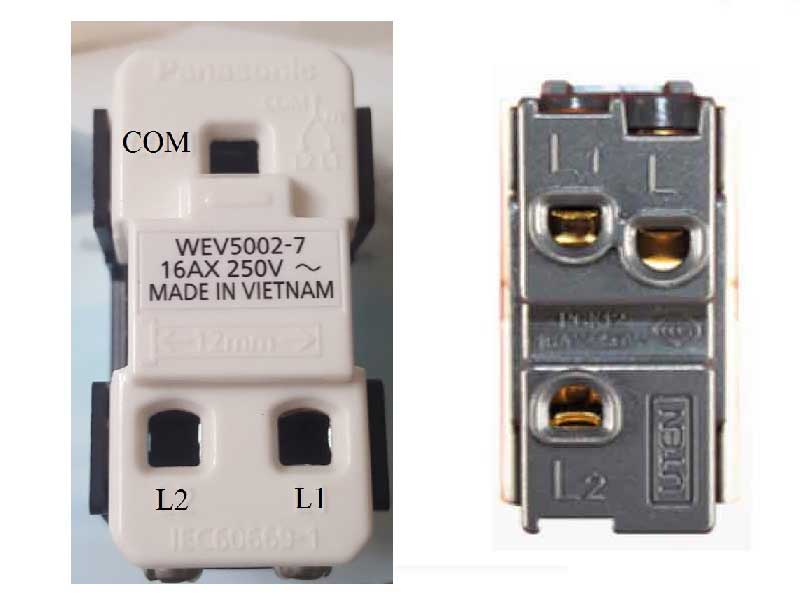

Công tắc cầu thang 2 chiều là gì ?

Ký hiệu công tắc đảo chiều  3 cực

 Công tắc cầu thang hay còn gọi là công tắc 2 chiều hoặc  công tắc đảo chiều, là loại công tắc có 3 cực hoặc 4 cực  sử dụng để điều khiển bật tắt 1 hoặc nhiều bóng đèn hoặc thiết bị điện tại nhiều vị trí khác nhau.

 Công tắc cầu thang thường được lắp ở vị trí đầu cầu thang, cuối cầu thang, hay hành lang dài .

Do tính tiện lợi cao nên công tắc cầu thang được sử dụng tới 90% trong các hộ HB88 club chính thức hiện nay.

Ký hiệu trên công tắc đảo chiều với COM là chân chung, L1 , L2 là 2 chân tín hiệu

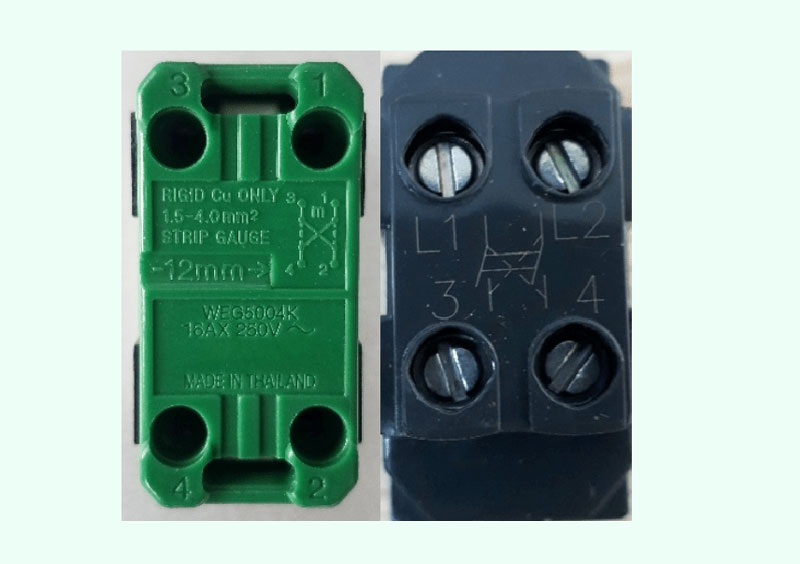

Ký hiệu công tắc đảo chiều 4 cực

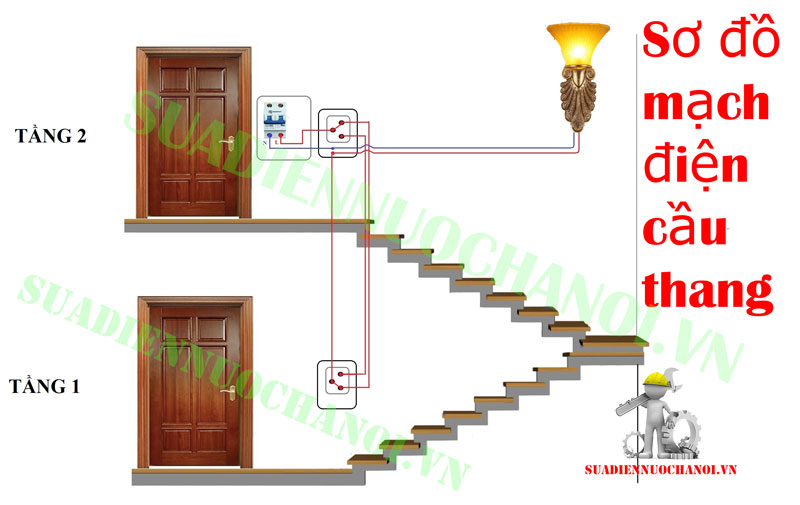

5 Cách đấu mạch điện cầu thang đảo chiều

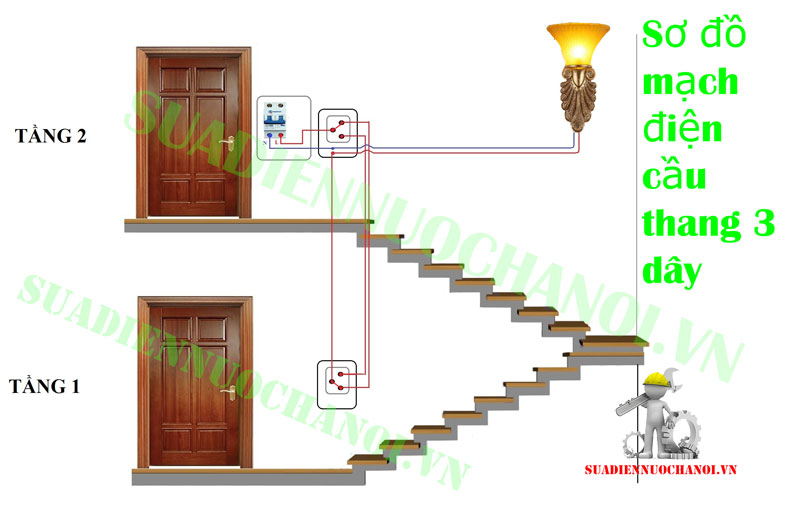

Sơ đồ mạch đèn cầu thang 2 công tắc 1 bóng đèn

Sơ đồ đấu công tắc đảo chiều cầu thang 2 chiều sử dụng 3 dây tín hiệu

Đây là sơ đồ mạch điện cầu thang cơ bản được áp dụng nhiều nhất đơn giản và an toàn.

 Đây tín hiệu nối 2 công tắc 3 cực bằng 3 sợi dây điện . Pha lửa L từ nguồn điện vào chân chung của công tắc 1 tầng 2 ,  2 sợi dây tín hiệu từ công tắc 1 nối với công tắc 2  theo thứ tự L1 với L1 và L2  với L2 .

 Dây tín hiệu còn lại nối với chân COM  công tắc tầng 1 chạy cùng pha mát tới chân bóng đèn.

Với sơ đồ trên pha lửa được ngắt hoàn toàn với bóng đèn nên độ an toàn cao nhất.

Với sơ đồ trên thì không cần nguồn điện 220v tại vị trí Hb88 vn.net 58 tầng 1

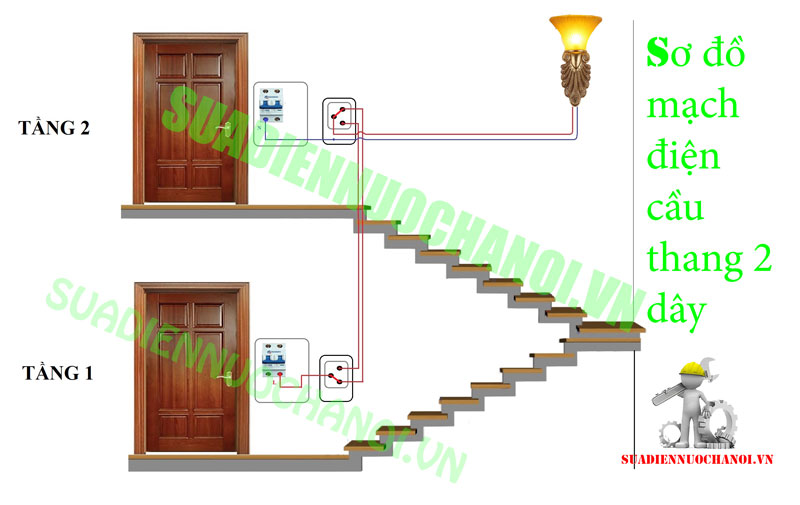

Sơ đồ công tắc cầu thang 2 chiều sử dụng 2 dây tín hiệu

 Cũng gần giống cách đấu mạch điện cầu thang 3 dây tín hiệu .   Với cách mắc sơ đồ mạch điện cầu thang 2 dây tín hiệu bạn cần sử dụng nguồn 220v tại 2 vị trí 2 công tắc đảo chiều.

 Để an toàn khi sử dụng nguồn điện thì pha L phải được đấu qua công tắc đảo chiều để ngắn pha lửa khi không sử dụng.

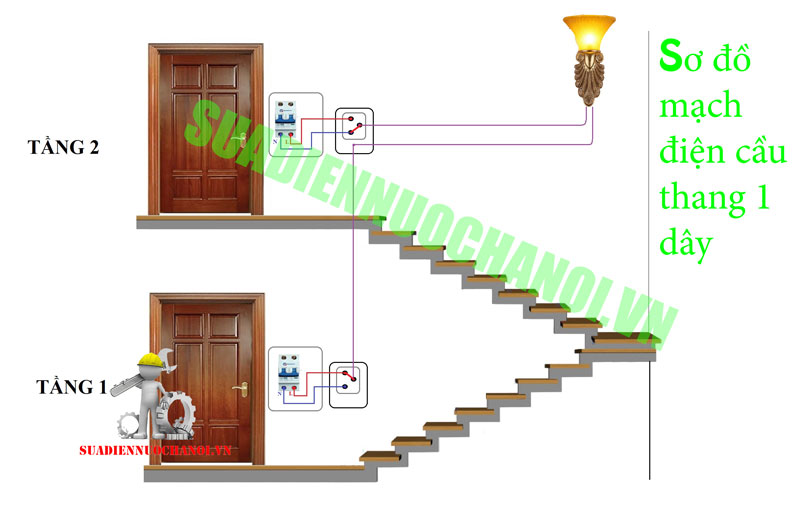

Cách đấu công tắc  đảo chiều cầu thang 2 chiều sử dụng 1 dây tín hiệu

Cũng gần giống 2 cách đấu như trên nhưng cách đấu mạch điện cầu thang sử dụng 1 dây tín hiệu ít được áp dụng  , bởi vì với cách đấu này pha lửa L và pha mát N được đấu thẳng vào 2 cực L1 và L2 của 2 công tắc đảo chiều. Như vậy nhiều khi nguồn điện tại chân bóng đèn thường là 2 pha mát hoặc 2 pha lửa gây nguy hiểm khi cá cược khi thợ chủ quan không ngắt nguồn điện .

 Và khi công tắc không ngắt pha lửa thì khi đó bóng đèn luôn duy trì điện áp nhỏ làm tốn điện và giảm tuổi thợ bóng đèn.

 Với cách đấu này chỉ áp dụng khi cá cược không đi dây tín hiệu lên công tắc còn lại được

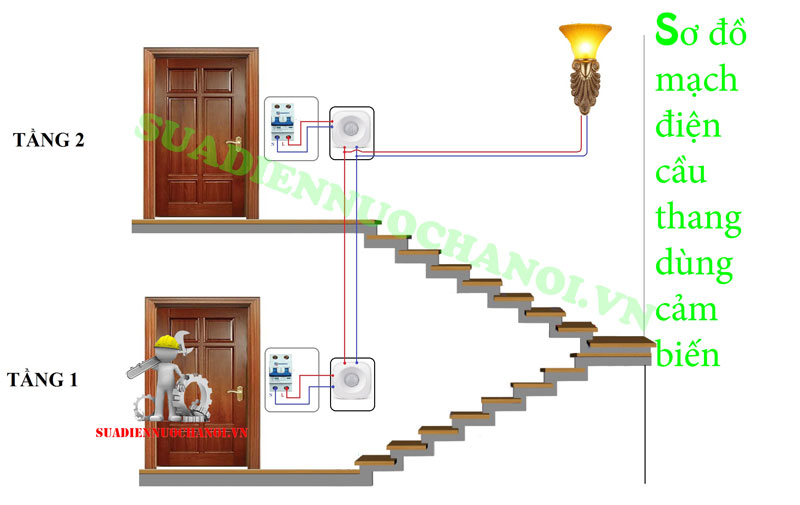

Sơ đồ công tắc đảo chiều cầu thang 2 chiều sử dụng công tắc cảm ứng

 Đây là mạch điện cầu thang cũng được nhiều HB88 club chính thức sử dụng hiện nay để tự động hóa cho việc bật tắt đèn .Với công tắc cảm ứng , đèn tự bật khi có người đi vào vùng cảm ứng và đèn tự động tắt sau khoảng thời gian cài đặt của công tắc cảm ứng.

 Để đấu được mạch đèn cầu thang tự động bạn cần kéo nguồn 220v tới vị trí của công tắc cảm ứng trên và dưới.

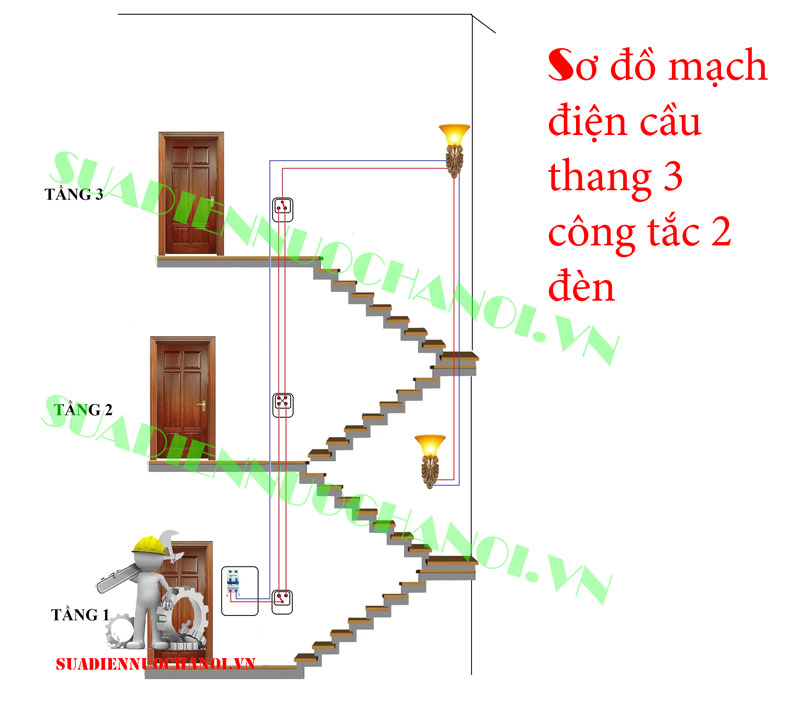

Mạch điện cầu thang 3 công tắc 2 bóng đèn

 Mạch đèn cầu thang 3 công tắc 2 bóng đèn được sử dụng ở những hành lang rộng hoặc dài , để đấu được sơ đồ trên bạn cần sử dụng thêm công tắc đảo chiều 4 cực làm trung gian và các bóng đèn được lắp song song với nhau.

 Nguồn điện 220v thường được lắp tại vị trí công tắc cầu thang tầng 1.

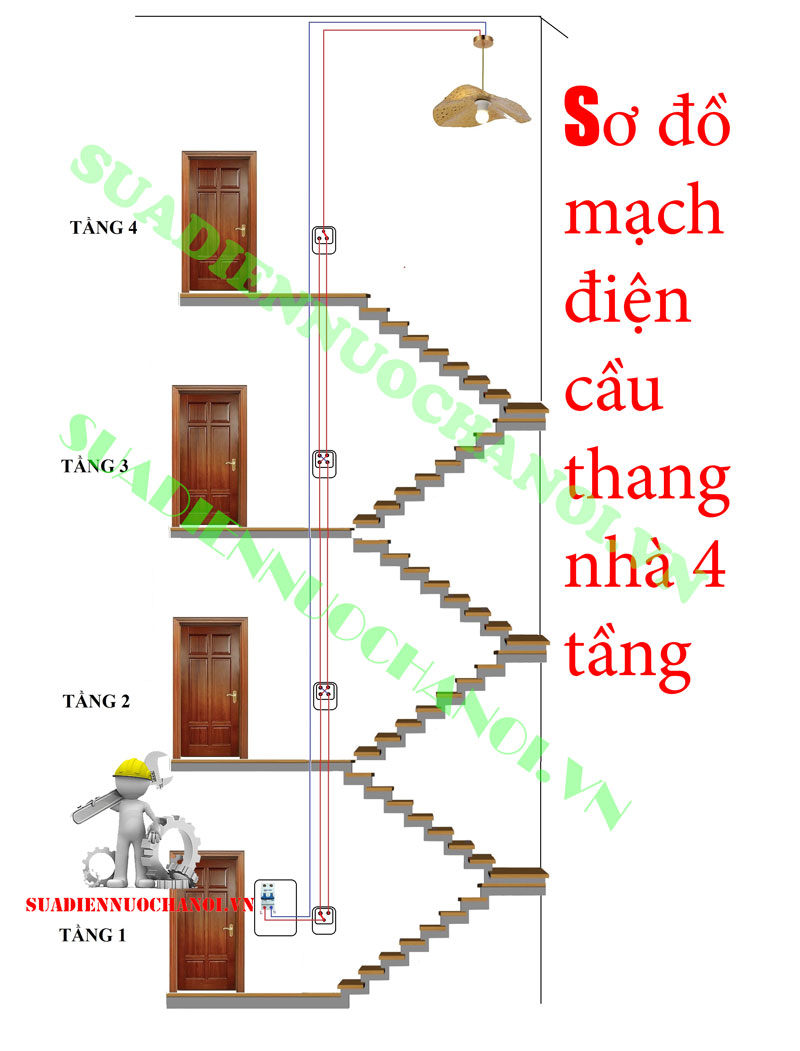

Sơ đồ đấu công tắc 4 cực cầu thang 4 tầng

 Sơ đồ mạch điện cầu thang 4 tầng được áp dụng với những HB88 club chính thức có ô cầu thang rộng có giếng trời , sử dụng 1 đèn treo trần thả từ tầng trên cùng bật đèn có thể sáng hết các tầng.

 Để lắp mạch điện cầu thang 4 tầng bạn cần sử dụng 2 công tắc đảo chiều 3 cực và 2 công tắc đảo chiều 4 cực làm trung gian.

 Hy vọng với bài viết trên cùng với sơ đồ mạch điện cầu thang mình đã thiết kế các bạn có thể áp dụng vào thực tế cho Hb8896.com không bị chặn của mình.
